iPhoneの画面1部が反応しない修理とBMSバッテリー交換

2024年9月22日

今回はiPhoneの右端約5mm程がタッチしても反応しない症状とバッテリー100％表示修理をしていきます。

動作チェック

メモアプリにてタッチチェックを行いました。

やはり反応しません。

念の為初期化、強制再起動を試してみますが症状は改善せず...

フロントパネル不良か基盤不良の可能性があります。

タッチが反応しない原因は私の経験上、ほぼほぼフロントパネル不良だと思います。

新品のフロントパネルを装着し、動作チェックを行った結果、問題なく全面タッチできるようになりました。

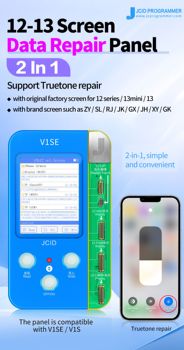

フロントパネルを交換するとtrue toneとよばれる機能が消えてしまいますが、JC-V1SEという専用機材を使用すると機能を維持したまま修理することができます。

ただし、フロントカメラと本体が紐づけされており、フロントカメラのFlexケーブルを交換するとtrue tone機能が失われるようです。

続いてバッテリーが劣化しているので交換します。

BMSボードを再利用し、バッテリーのみを新品に交換します。

元のバッテリーとBMSボードを切り離し、新品のバッテリーを元のBMSボードとスポット溶接します。

溶接後、先ほど紹介したJC-V1SEを使いバッテリー容量100％、サイクルカウントを0にします。

その後、3utoolsを使いsmart flash→Quick Flash Modeを選択、Fix battery health during flashにチェックを入れFlashします。

すると最大容量100%になりました。
